一、产品简介：

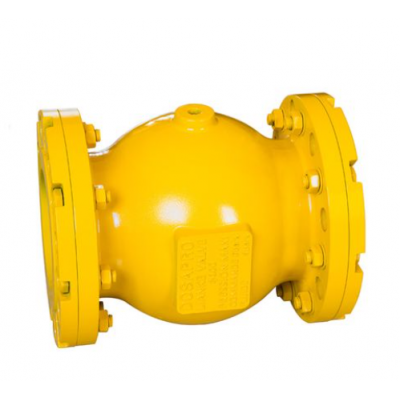

GJ841X-6L气囊管夹阀、一体式气动管夹阀、气囊阀又称之为圆桶式气动管夹阀、夹管阀、挤压阀、管囊阀、气动囊阀、耐磨胶管阀、气动胶管阀、箍断阀等。利用气动、电动、手动或者液动等驱动方式挤压套管，达到开关/调节的作用，气动管夹阀是管夹阀的一种形式。套管（软管）是夹管阀的z重要零件，提供抗腐蚀、抗磨损和承压能力，另外电磁线圈、衔铁、弹簧等内部零件的优劣同样影响着阀的寿命。阀体为圆柱形阀体，阀体上有气源接口，配合三通手动阀或三通电磁阀控制压缩空气或压力水进入阀体，使管套变形合拢将流体截断。广泛应用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
二、工作原理：
在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流。所有的法兰式夹管阀的外壳均呈扁平的椭圆形，因此保证了较低的压缩空气消耗，这不仅意味着可以节省能源，而且同时也确保了气动式夹管阀预定的唇形弯折方向。预定的唇形弯折方向不仅可以保证百地关断介质流，而且，即便有较大的固体颗粒也可被内衬套包覆，并使其关断。
三、技术参数：
阀体：铸铁DN25~300 铸铝DN25~300 铸钢DN25~300
法兰连接：铸铁DN25~300，316LDN40~200
管套材质及温度范围：
天然橡胶-5~80℃
三元乙丙胶-5~120℃
食品级：食品级天然橡胶管套
控制介质：压缩空气或压力水

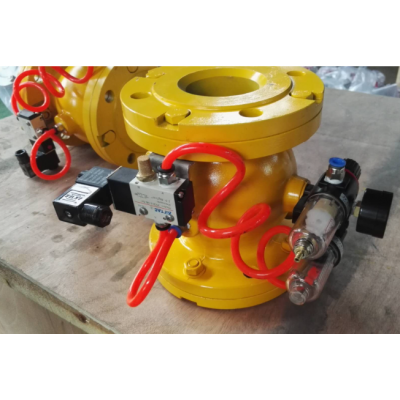

控制附件：手动-三通手动阀、自动-三通电动阀
